Test LEDek 2009: Velké zlepšení

Po roce jsme opět ve spolupráci s Asociací výrobců signmakingu uspořádali testování LED komponentů do světelných reklam. Test proběhl opět na pražském ČVUT a ukázal, že technologie vysoce svítivých LED diod udělala velký krok kupředu. Vzorky a technickou přípravu zajistila opět firma Světelná reklama Hrkal a Greiner.

K účasti v testu jsme oslovili několik českých dodavatelů LED světelných zdrojů pro signmaking. Bohužel celá řada z nich se podobně jako loni odmítla testu s poukázáním na různé problémy zúčastnit. Je to celkem škoda, změření svítivosti modulů v objektivních laboratorních podmínkách by mohlo přinést nesporně zajímavé výsledky. Nabídka na testování však stále trvá - pokud najdou odvahu i další dodavatelé, rádi jejich vzorky změříme v dalším testu.

METODIKA TESTOVÁNÍ A PRŮBĚH

Velkou pozornost jsme věnovali metodice měření a konstrukci vzorku. V testu jsme používali stejné provedení vzorku jako loni. Jeho konstrukce vychází z dlouholeté praxe výrobců světelné reklamy. Častým požadavkem zákazníků je totiž co nejmenší hloubka písma, která ale klade zvýšené nároky na rovnoměrnost podsvícení. "Hloubka 8 cm je na hranici, kde musíme diody (v některých případech) dávat víc nahusto, abychom vykryli případná tmavá místa v prosvětlení," uvádí k volbě hloubky vzorku Jan Hrkal z firmy Světelná reklama Hrkal a Greiner. Diody jsme proto umís-tili do kruhového korpusu o průměru 30 cm a hloubce 8 cm, jehož přední stranu kryje mléčné plexisklo.

Těleso zkušební "reklamy" zůstávalo pro všechny vzorky stejné a bylo umístěné ve stejné výši a vzdálenosti od měřicího přístroje. V korpusu jsme měnili pouze vnitřní desku s diodami, díky tomu všechny diody svítily v naprosto stejných podmínkách.

Rozložení diod ve vzorcích jsme ponechali na dodavatelích, a tedy pouze na nich záleželo, jaké moduly s diodami použijí a jak je v kruhovém vzorku rozmístí. Nutno říci, že všechny zúčastněné firmy se s tímto zadáním popraly přímo na jed-ničku. V testu nebyl žádný vzorek, na němž by bylo možné pozorovat nějaké výrazné tmavé fleky. Naopak jejich jas byl místy až tak intenzivní, že téměř dosahoval maximální povolené hodnoty 1000 cd/m².

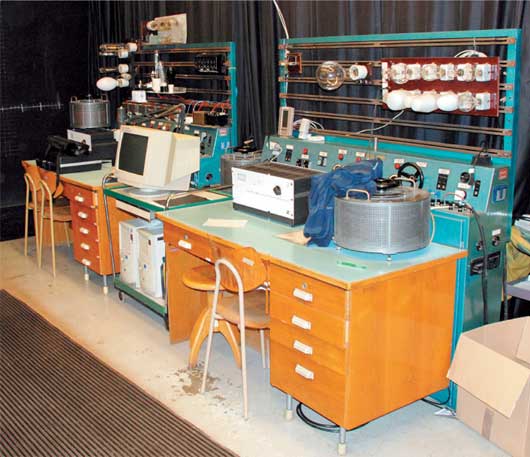

Jas měřili odborníci z ČVUT v zatemněné laboratoři pomocí přesného jasoměru. Nejdříve byl změřen celkový jas plochy a poté rovněž i obě extrémní hodnoty. Díky tomu bylo možné určit rozsah jasu na zobrazované ploše a tyto hodnoty také v tabulce vypovídají o rovnoměrnosti podsvícení.

VÝVOJ JDE KUPŘEDU

Pokud porovnáváme letošní vzorky s loňskými, vidíme výrazný posun k lepšímu. Všechny dodané vzorky svítily výrazně lépe než loňské a na povrchu korpusu nebyla téměř vůbec vidět nerovnoměrnost podsvícení - tmavé fleky. Také ceny modulů se meziročně snížily čtyřnásobně, přičemž jejich kvalita vzrostla. To ukazuje, že oblast LED je velmi dynamicky se rozvíjející obor, kde je potřeba ne-ustále sledovat vývoj.

red

ROZMÍSTĚNÍ LED MODULŮ. Konstrukci vzorku jsme nechali na jednotlivých účastnících testu. Letošní vzorky jsou řazeny od prvního zleva - pro ilustraci jsme přidali i fotku jednoho loňského vzorku (v tabulce jde o číslo 7) čínské provenience.

Naměřené hodnoty jasu u jednotlivých vzorků LED modulů

Testované moduly - komentář Jana Hrkala

Tento vzorek se ukazuje asi jako celkově cenově nejvýhodnější. Cena 0,67 Kč za 1 cd/m² byla nejnižší ze všech vzorků. Teoreticky byste tedy při vytvoření panelu 1 x 1 m a požadavku na 500 cd/m² zaplatili za diody (bez trafa) 4704 Kč. V praxi se však setkáváme s různými faktory, které nás limitují při používání LED diod, takže se může ukázat jiný typ jako vhodnější pro nějakou jinou konkrétní aplikaci.

Tento vzorek je tvarově podobný jako předchozí. Intenzita svícení je menší, ale úhel vyzařování (= pokrytí plochy) je stejný jako v předchozím případě. Pokud tedy nepožadujeme vysokou intenzitu osvětlení, pak se v menších plochách může jevit jako ekonomická varianta tento vzorek.

Tento vzorek nepatří mezi cenově nejvýhodnější, co se týče vyzářeného světla a ceny. Jeho výhodou je však malá velikost, takže najde uplatnění v aplikacích do malých prostor.

Tento vzorek skončil v cenové výhodnosti hned na druhém místě. Používá kvalitní americké čipy CREE a vzhledem k malým rozměrům a vysokým výkonům najde široké uplatnění v nejrůznějších oblastech.

Tento vzorek patří k velmi intenzivně svítícím prvkům s poměrně slušnou cenovou výhodností. Jeho uplatnění může být například v plošných aplikacích.

2008/6 - Schafer & Sýkora - Tridonic P511

2008/7 - Nova Corporation

2008/8 - Dencop

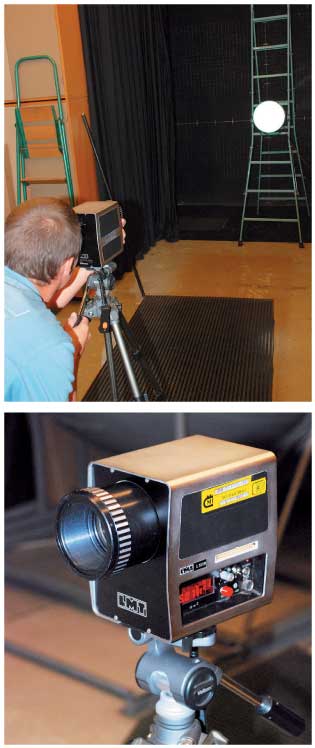

MĚŘICÍ PŘÍSTROJ. Intenzitu světla jsme měřili jasoměrem. Nejdříve byla změřena celková hodnota pro celou plochu a poté místa s nejvyšším a nejnižším jasem.
